Оверклокерский потенциал графического процессора GM107 на новой архитектуре Maxwell оказался столь впечатляющим, что подавляющее большинство производителей не преминуло выпустить разогнанные версии видеокарт. Одна из самых быстрых таких моделей побывала в нашей тестовой лаборатории.
18 февраля компания NVIDIA представила новую энергоэффективную архитектуру Maxwell, графический процессор GM107 и первые видеокарты на его основе — GeForce GTX 750 Ti и GTX 750. Обозревателей больше всего впечатлило не столько низкое энергопотребление новой видеокарты (всего 60 ватт) или её производительность на ватт, сколько превосходный оверклокерский потенциал ядра. Не удивительно, что одновременно с анонсом GeForce GTX 750 Ti все именитые производители видеокарт представили оригинальные модели с повышенными частотами (в момент выхода новинки их было анонсировано сразу восемь).
Причём если, например, в случае с Radeon R9 290(X) можно говорить лишь о формальном увеличении частоты на 30, 50 или 80 МГц в лучшем случае, то с разгоном GeForce GTX 750 Ti компании явно не поскромничали. Так, с номинальных частот 1020-1085/5400 МГц EVGA разогнала свою FTW-версию GeForce GTX 750 Ti до 1189-1268/5400 МГц, Palit выпустила StormX Dual с частотами 1202-1281/6008 МГц, ASUS выставила частоты 1072-1150/5400 МГц, MSI — 1085-1163/5400 МГц, Gainward — 1202-1281/6008 МГц и так далее. Однако наивысший заводской разгон графического процессора оказался у видеокарты Gigabyte GeForce GTX 750 Ti 2 Гбайт (GV-N75TWF2OC-2GI), которую мы сегодня изучим и протестируем.
Технические характеристики и рекомендованная стоимость видеокарты Gigabyte GeForce GTX 750 Ti приведены в сравнении с эталонными вариантами NVIDIA GeForce GTX 750 Ti и GTX 750, а также AMD Radeon R7 260X.
На лицевой стороне компактной коробки, выполненной из плотного картона, изображена голова совы с очень грозным взглядом, как бы подчёркивающим самые серьёзные намерения продукта. Рядом кроме модели видеокарты приведена информация о разгоне её ядра и поддержке Ultra HD-разрешений (4096x2160 при 60 Гц).
Традиционно более информативная обратная сторона отведена под описание особенностей системы охлаждения, элементов печатной платы и системных требований.
Комплектация видеокарты минималистичная: кабель-переходник для дополнительного питания, компакт-диск с драйверами и утилитой для разгона, краткая инструкция по установке. Всё.
Видеокарта выпускается в Китае, и на неё должна предоставляться трёхлетняя гарантия. Рекомендованная стоимость составляет 169 долларов США, реальная розничная на момент подготовки статьи — от 5 600 рублей.
Gigabyte GeForce GTX 750 Ti получилась компактной, аккуратной и в то же время достаточно привлекательной видеокартой. Её размеры составляют 190х133х38 мм. Изящные контуры тонкой пластиковой рамки вентиляторов и сами вентиляторы с полупрозрачными лопастями придают продукту законченный и утончённый вид.
Несколько портит общую картину выходящая вверх тепловая трубка, но её, в конце концов, можно не замечать. Бирюзовый цвет текстолита, нередко применяемый в продуктах Gigabyte, лично мне нравится больше всего в печатных платах. Но это дело вкуса. Всё это, конечно, здорово, но всё же саму видеокарту вы будете видеть редко, поэтому перейдём к её оснащению.
В отличие от эталонной версии NVIDIA GeForce GTX 750 Ti, имеющей в своём арсенале выходы DVI-I, DVI-D и один mini HDMI, на Gigabyte установлены DVI-I и DVI-D (оба Dual-Link), а также два полноценных разъёма HDMI версии 1.4a.
Благодаря наличию двух последних выходов, Gigabyte GeForce GTX 750 Ti может выводить изображение с разрешением Ultra HD (4096x2160 пикселей) при 60 Гц.
Как уже было отмечено выше, GeForce GTX 750 Ti обходится 60-ваттным питанием по шине PCI-Express, поэтому эталонные варианты этой видеокарты не оснащены разъёмом для дополнительного питания. Другое дело — Gigabyte GeForce GTX 750 Ti, при разработке которой инженеры не стали экономить на питании и установили на видеокарту один шестиконтактный разъём.
Впрочем, на стандартной печатной плате, которая здесь и используется, есть контактная площадка для этого разъёма, так что доработка в данном случае оказалась минимальной.

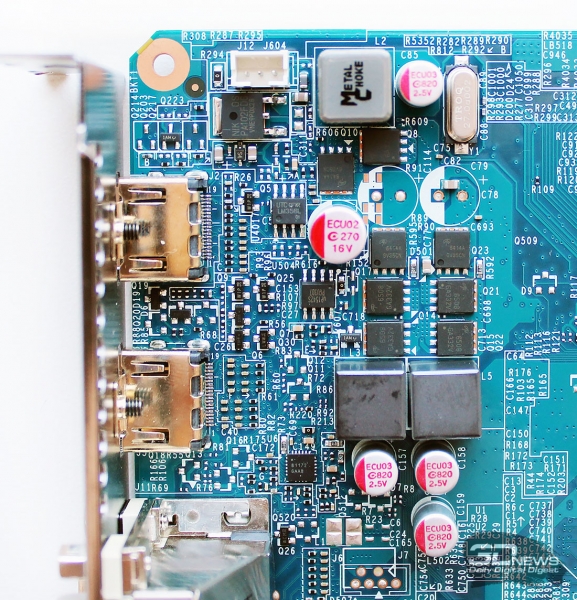

Система питания не подверглась какому-либо усилению (ещё со времени появления GeForce GTX 650 Ti), в ней используются две фазы на графический процессор и одна на память с силовыми цепями.
Кристалл графического процессора размерами 12х13 мм размещён на подложке без защитной рамки. Не было её и на эталонном варианте GeForce GTX 750 Ti, посему странно, что производители серийных видеокарт не озаботились защитой 1,87 млрд самых современных транзисторов. Наш экземпляр GM107 относится к версии А2 и выпущен на Тайване на 8-й неделе 2014 года (середина февраля).
Базовая частота графического процессора в 3D-режиме повышена на 195 МГц, или 19,1%. В boost-режиме частота может увеличиваться до 1294 МГц, а по данным мониторинга, она поднималась до — внимание — 1346 Мгц! Впечатляет, не правда ли? На сегодняшний день ни одна серийно выпускаемая видеокарта не работает на такой частоте в 3D-режиме. При переходе в 2D-режим частота снижается до 135 МГц. Качество ASIC нашего экземпляра процессора Gigabyte GeForce GTX 750 Ti оценено в 70,4%.
Что касается видеопамяти, то здесь всё стандартно: 2 Гбайт, GDDR5, FCBGA-упаковка, чипы SK Hynix (маркировка H5GC4H24MFR-T2C), эффективная частота — 5400 МГц, теоретическая пропускная способность — 86,4 Гбайт/с.
Добавим, что при переходе видеокарты в 2D-режим частота памяти снижается до 810 МГц.
GPU-Z расскажет нам обо всех характеристиках Gigabyte GeForce GTX 750 Ti.
Дополняем обзор видеокарты ссылкой на её BIOS — и сразу к системе охлаждения.
Под стать самой видеокарте и её система охлаждения. Простая, компактная и эффективная WindForce 2X.
Алюминиевый радиатор трижды пронзён восьмимиллиметровой тепловой трубкой, которая запрессована в его центре, одновременно является основанием и контактирует напрямую с кристаллом графического процессора.
Правда, судя по отпечатку кристалла GPU на основании, трубка перекрывает не всю его площадь. Вероятно, правильнее было бы использовать две шестимиллиметровые трубки, спаянные друг с другом в основании и выходящие в разные стороны. Но как сделано, так сделано. Будем надеяться, что этого достаточно.
Охлаждается вся конструкция двумя вентиляторами компании Power Logic (модель PLD08010S12H) с одиннадцатью полупрозрачными лопастями.
Реальный размер крыльчатки — 74 мм. Скорость вращения вентиляторов регулируется автоматически в диапазоне от 1500 до 3650 об/мин посредством изменения напряжения.
Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 750 Ti в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без активации MSAA-сглаживания:
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 19 и утилита GPU-Z версии 0.7.7. Все тесты проводились при средней комнатной температуре около 25 градусов Цельсия в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи.
Учитывая крайне низкое тепловыделение нового GM107, нам не приходилось сомневаться в том, что WindForce 2X справится с охлаждением этой видеокарты на любых частотах. Так и произошло.
Всего 54 градуса на графическом процессоре в пике нагрузки при частоте 1346 МГц и максимальной скорости вентиляторов 1915 об/мин. Увеличив скорость до максимальных 3650 об/мин, температуру можно снизить ещё на 6 градусов Цельсия.
Но нужно ли? Ведь при максимальной скорости кулер начинает шуметь, а в автоматическом режиме регулировки его попросту не слышно даже на фоне очень тихого системного блока. Так что и за уровень шума мы ставим Gigabyte WindForce 2X оценку отлично.
18 февраля компания NVIDIA представила новую энергоэффективную архитектуру Maxwell, графический процессор GM107 и первые видеокарты на его основе — GeForce GTX 750 Ti и GTX 750. Обозревателей больше всего впечатлило не столько низкое энергопотребление новой видеокарты (всего 60 ватт) или её производительность на ватт, сколько превосходный оверклокерский потенциал ядра. Не удивительно, что одновременно с анонсом GeForce GTX 750 Ti все именитые производители видеокарт представили оригинальные модели с повышенными частотами (в момент выхода новинки их было анонсировано сразу восемь).
Причём если, например, в случае с Radeon R9 290(X) можно говорить лишь о формальном увеличении частоты на 30, 50 или 80 МГц в лучшем случае, то с разгоном GeForce GTX 750 Ti компании явно не поскромничали. Так, с номинальных частот 1020-1085/5400 МГц EVGA разогнала свою FTW-версию GeForce GTX 750 Ti до 1189-1268/5400 МГц, Palit выпустила StormX Dual с частотами 1202-1281/6008 МГц, ASUS выставила частоты 1072-1150/5400 МГц, MSI — 1085-1163/5400 МГц, Gainward — 1202-1281/6008 МГц и так далее. Однако наивысший заводской разгон графического процессора оказался у видеокарты Gigabyte GeForce GTX 750 Ti 2 Гбайт (GV-N75TWF2OC-2GI), которую мы сегодня изучим и протестируем.
Технические характеристики и рекомендованная стоимость
Технические характеристики и рекомендованная стоимость видеокарты Gigabyte GeForce GTX 750 Ti приведены в сравнении с эталонными вариантами NVIDIA GeForce GTX 750 Ti и GTX 750, а также AMD Radeon R7 260X.
Упаковка и комплектация
На лицевой стороне компактной коробки, выполненной из плотного картона, изображена голова совы с очень грозным взглядом, как бы подчёркивающим самые серьёзные намерения продукта. Рядом кроме модели видеокарты приведена информация о разгоне её ядра и поддержке Ultra HD-разрешений (4096x2160 при 60 Гц).
Традиционно более информативная обратная сторона отведена под описание особенностей системы охлаждения, элементов печатной платы и системных требований.
Комплектация видеокарты минималистичная: кабель-переходник для дополнительного питания, компакт-диск с драйверами и утилитой для разгона, краткая инструкция по установке. Всё.
Видеокарта выпускается в Китае, и на неё должна предоставляться трёхлетняя гарантия. Рекомендованная стоимость составляет 169 долларов США, реальная розничная на момент подготовки статьи — от 5 600 рублей.
Дизайн и особенности печатной платы
Gigabyte GeForce GTX 750 Ti получилась компактной, аккуратной и в то же время достаточно привлекательной видеокартой. Её размеры составляют 190х133х38 мм. Изящные контуры тонкой пластиковой рамки вентиляторов и сами вентиляторы с полупрозрачными лопастями придают продукту законченный и утончённый вид.
Несколько портит общую картину выходящая вверх тепловая трубка, но её, в конце концов, можно не замечать. Бирюзовый цвет текстолита, нередко применяемый в продуктах Gigabyte, лично мне нравится больше всего в печатных платах. Но это дело вкуса. Всё это, конечно, здорово, но всё же саму видеокарту вы будете видеть редко, поэтому перейдём к её оснащению.
В отличие от эталонной версии NVIDIA GeForce GTX 750 Ti, имеющей в своём арсенале выходы DVI-I, DVI-D и один mini HDMI, на Gigabyte установлены DVI-I и DVI-D (оба Dual-Link), а также два полноценных разъёма HDMI версии 1.4a.
Благодаря наличию двух последних выходов, Gigabyte GeForce GTX 750 Ti может выводить изображение с разрешением Ultra HD (4096x2160 пикселей) при 60 Гц.
Как уже было отмечено выше, GeForce GTX 750 Ti обходится 60-ваттным питанием по шине PCI-Express, поэтому эталонные варианты этой видеокарты не оснащены разъёмом для дополнительного питания. Другое дело — Gigabyte GeForce GTX 750 Ti, при разработке которой инженеры не стали экономить на питании и установили на видеокарту один шестиконтактный разъём.
Впрочем, на стандартной печатной плате, которая здесь и используется, есть контактная площадка для этого разъёма, так что доработка в данном случае оказалась минимальной.
Система питания не подверглась какому-либо усилению (ещё со времени появления GeForce GTX 650 Ti), в ней используются две фазы на графический процессор и одна на память с силовыми цепями.
Кристалл графического процессора размерами 12х13 мм размещён на подложке без защитной рамки. Не было её и на эталонном варианте GeForce GTX 750 Ti, посему странно, что производители серийных видеокарт не озаботились защитой 1,87 млрд самых современных транзисторов. Наш экземпляр GM107 относится к версии А2 и выпущен на Тайване на 8-й неделе 2014 года (середина февраля).
Базовая частота графического процессора в 3D-режиме повышена на 195 МГц, или 19,1%. В boost-режиме частота может увеличиваться до 1294 МГц, а по данным мониторинга, она поднималась до — внимание — 1346 Мгц! Впечатляет, не правда ли? На сегодняшний день ни одна серийно выпускаемая видеокарта не работает на такой частоте в 3D-режиме. При переходе в 2D-режим частота снижается до 135 МГц. Качество ASIC нашего экземпляра процессора Gigabyte GeForce GTX 750 Ti оценено в 70,4%.
Что касается видеопамяти, то здесь всё стандартно: 2 Гбайт, GDDR5, FCBGA-упаковка, чипы SK Hynix (маркировка H5GC4H24MFR-T2C), эффективная частота — 5400 МГц, теоретическая пропускная способность — 86,4 Гбайт/с.
Добавим, что при переходе видеокарты в 2D-режим частота памяти снижается до 810 МГц.
GPU-Z расскажет нам обо всех характеристиках Gigabyte GeForce GTX 750 Ti.
Дополняем обзор видеокарты ссылкой на её BIOS — и сразу к системе охлаждения.
Система охлаждения — эффективность и уровень шума
Под стать самой видеокарте и её система охлаждения. Простая, компактная и эффективная WindForce 2X.
Алюминиевый радиатор трижды пронзён восьмимиллиметровой тепловой трубкой, которая запрессована в его центре, одновременно является основанием и контактирует напрямую с кристаллом графического процессора.
Правда, судя по отпечатку кристалла GPU на основании, трубка перекрывает не всю его площадь. Вероятно, правильнее было бы использовать две шестимиллиметровые трубки, спаянные друг с другом в основании и выходящие в разные стороны. Но как сделано, так сделано. Будем надеяться, что этого достаточно.
Охлаждается вся конструкция двумя вентиляторами компании Power Logic (модель PLD08010S12H) с одиннадцатью полупрозрачными лопастями.
Реальный размер крыльчатки — 74 мм. Скорость вращения вентиляторов регулируется автоматически в диапазоне от 1500 до 3650 об/мин посредством изменения напряжения.
Для проверки температурного режима работы видеокарты Gigabyte GeForce GTX 750 Ti в качестве нагрузки мы использовали пять циклов теста весьма ресурсоёмкой игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 2560х1440 пикселей с анизотропной фильтрацией уровня 16х, но без активации MSAA-сглаживания:
Для мониторинга температур и всех прочих параметров применялись программа MSI Afterburner версии 3.0.0 beta 19 и утилита GPU-Z версии 0.7.7. Все тесты проводились при средней комнатной температуре около 25 градусов Цельсия в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи.
Учитывая крайне низкое тепловыделение нового GM107, нам не приходилось сомневаться в том, что WindForce 2X справится с охлаждением этой видеокарты на любых частотах. Так и произошло.
Автоматический режимВсего 54 градуса на графическом процессоре в пике нагрузки при частоте 1346 МГц и максимальной скорости вентиляторов 1915 об/мин. Увеличив скорость до максимальных 3650 об/мин, температуру можно снизить ещё на 6 градусов Цельсия.
Максимальная скоростьНо нужно ли? Ведь при максимальной скорости кулер начинает шуметь, а в автоматическом режиме регулировки его попросту не слышно даже на фоне очень тихого системного блока. Так что и за уровень шума мы ставим Gigabyte WindForce 2X оценку отлично.
